Como Garantir a Precisão no Ensaio de Frasco de Areia

Introdução à Precisão no Ensaio de Frasco de Areia

Garantir a precisão na densidade in situ é crucial para a qualidade e segurança das obras de engenharia civil. O ensaio de frasco de areia é uma técnica essencial para medir a compactação do solo no local. Seguir a norma ABNT NBR 7185 garante que o procedimento seja realizado com exatidão, minimizando erros e garantindo resultados confiáveis. Esta norma padroniza os métodos, assegurando que cada etapa do ensaio seja executada corretamente, do início ao fim.

Calibração da Areia

Granulometria

Para garantir a precisão dos resultados no ensaio de frasco de areia, é essencial utilizar areia com granulometria padronizada. A areia deve ser lavada e seca, passando pela peneira nº 16 (1,18 mm) e retida na peneira nº 30 (0,600 mm). Isso assegura que a areia tenha uma distribuição uniforme de grãos, evitando variações indesejadas na densidade.

Massa Específica

A determinação da massa específica da areia é um passo fundamental na calibração. Utilize um cilindro de calibração para medir a quantidade de areia necessária para preencher um volume conhecido. Este procedimento deve ser repetido pelo menos três vezes para calcular uma média precisa. Essa média é crucial para garantir que os resultados do ensaio sejam consistentes e confiáveis.

Massa do Funil

Uma parte frequentemente negligenciada, mas importante, é a medição da massa do funil. Meça a quantidade de areia que preenche apenas o funil e o rebaixo da placa de base. Essa medida deve ser subtraída do cálculo final do furo para garantir que a densidade do solo seja calculada corretamente. A precisão nesta etapa ajuda a evitar erros significativos nos resultados finais.

Medição da Massa do Funil

A medição precisa da massa do funil é um passo crucial no ensaio de frasco de areia. Para começar, é necessário quantificar a quantidade de areia que preenche tanto o funil quanto o rebaixo da placa de base. Essa medição deve ser feita com precisão para garantir que apenas a areia do furo seja considerada nos cálculos finais.

Após preencher o funil e o rebaixo, o peso total é anotado. Em seguida, ao realizar o ensaio, essa massa é subtraída do peso total da areia utilizada. Essa subtração é fundamental, pois assegura que a massa da areia que realmente ocupa o volume do furo seja corretamente calculada.

Ignorar essa etapa ou realizá-la de forma incorreta pode resultar em erros significativos nos resultados de densidade do solo, comprometendo a precisão do ensaio. Portanto, é essencial que essa medição seja feita com cuidado e atenção aos detalhes.

Granulometria da Areia

Para garantir a precisão no ensaio de frasco de areia, é essencial utilizar areia lavada e seca. Esse processo assegura que a areia esteja livre de impurezas e umidade, fatores que podem influenciar nos resultados do teste. Após a lavagem e secagem, a areia deve passar por um processo de peneiramento específico.

O uso das peneiras nº 16 e nº 30 é crucial para padronizar a granulometria da areia. A peneira nº 16, com abertura de 1,18 mm, é utilizada para garantir que apenas partículas menores sejam consideradas. Já a peneira nº 30, com abertura de 0,600 mm, retém as partículas muito finas, garantindo uniformidade no tamanho dos grãos.

Essa seleção granulométrica é vital, pois assegura que a areia tenha um comportamento previsível durante o ensaio, oferecendo resultados consistentes e precisos na determinação da densidade in situ.

Determinação da Massa Específica

Para garantir a precisão no ensaio de frasco de areia, a medição da massa específica da areia é um fator crucial. Este processo é realizado utilizando um cilindro de calibração, onde a areia é cuidadosamente preenchida até atingir um volume conhecido. A medição precisa é fundamental para assegurar que a densidade in situ seja corretamente determinada.

Repetir este procedimento pelo menos três vezes é altamente recomendado. A repetição permite identificar variações e garantir que as medições sejam consistentes. Calculando a média dos resultados obtidos, conseguimos minimizar erros e obter um valor mais confiável da massa específica. Assim, a repetição não só valida o processo, mas também reforça a precisão dos dados coletados, assegurando que o ensaio siga os rigorosos padrões da ABNT NBR 7185.

Preparação da Superfície

A preparação adequada da superfície é um passo essencial para garantir a precisão no ensaio de frasco de areia. Uma superfície plana e horizontal é crucial para que a placa de base tenha contato total com o solo, evitando distorções nos resultados. Qualquer inclinação ou irregularidade pode comprometer a medição da densidade in situ, resultando em dados imprecisos.

Para assegurar que a superfície esteja devidamente nivelada, o uso de um nível de bolha é indispensável. Este instrumento simples permite verificar rapidamente se o solo está num plano horizontal. Ao posicionar o nível de bolha em vários pontos da área de teste, é possível ajustar quaisquer desníveis presentes. Esse cuidado garante que as condições do ensaio sejam ideais, respeitando os requisitos da norma ABNT NBR 7185 e proporcionando maior confiabilidade nos resultados obtidos no campo.

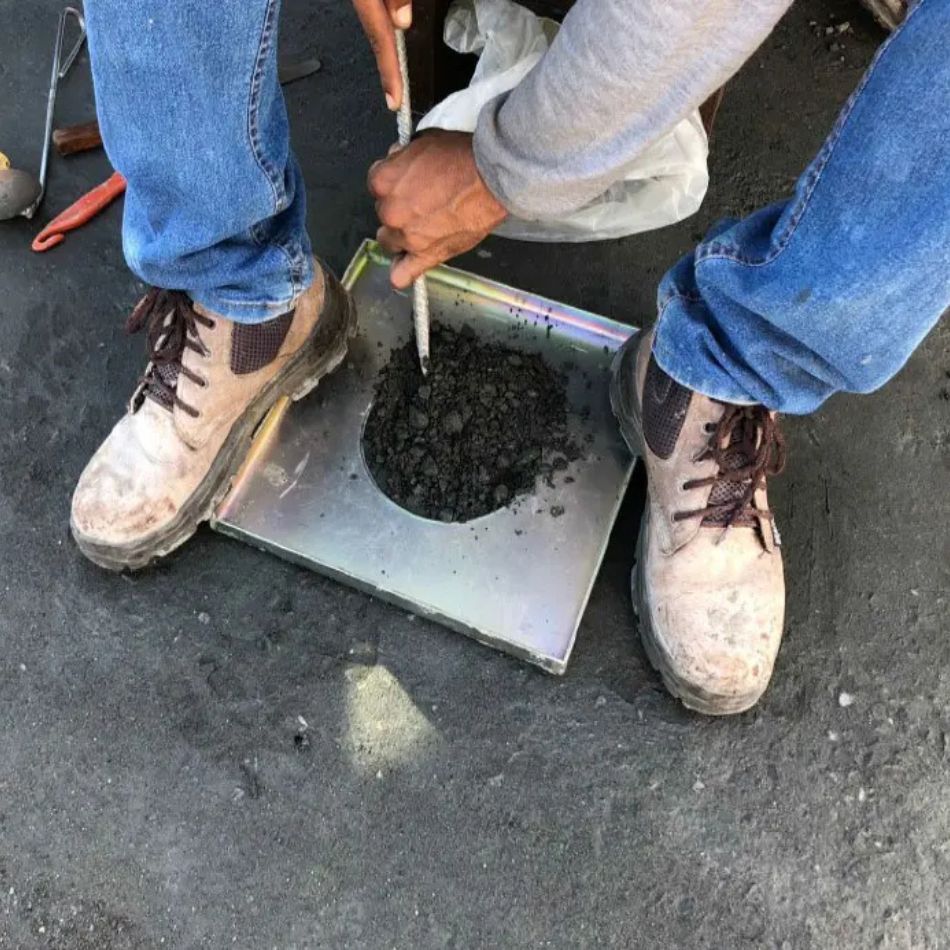

Escavação do Furo

A escavação do furo é um processo crítico para garantir a precisão no ensaio de frasco de areia. O objetivo é criar uma cavidade cilíndrica com aproximadamente 15 cm de profundidade, essencial para a correta avaliação da densidade in situ.

Para começar, posicione a placa de base sobre o local preparado. Em seguida, utilize ferramentas adequadas, como uma colher de pedreiro ou uma furadeira de solo, para escavar cuidadosamente através do orifício da placa. É importante manter a forma cilíndrica consistente, evitando desvios que possam alterar o volume da cavidade.

Durante a escavação, assegure-se de que as bordas do furo sejam lisas e uniformes. Isso não só garante a precisão na medição do volume, mas também facilita o preenchimento posterior com areia. Ao seguir estas técnicas, você minimiza erros e assegura resultados confiáveis no seu ensaio, seguindo as diretrizes da ABNT NBR 7185.

Coleta e Pesagem do Solo

Após a escavação do furo, a pesagem imediata do solo é uma etapa crucial para garantir a precisão dos resultados no ensaio de frasco de areia. Assim que o solo é retirado, ele deve ser pesado sem demora. Isso é essencial para evitar a perda de umidade, que pode ocorrer rapidamente quando o solo é exposto ao ar.

A umidade natural do solo desempenha um papel significativo na determinação da densidade in situ. Qualquer perda de umidade pode levar a dados imprecisos, comprometendo a integridade do ensaio. Portanto, a pesagem imediata assegura que a amostra represente fielmente as condições do solo no momento da escavação.

Para minimizar a perda de umidade, é recomendado o uso de recipientes adequados que possam ser fechados rapidamente após a coleta. Este cuidado simples, mas eficaz, ajuda a garantir que os resultados do seu ensaio estejam de acordo com as normas da ABNT NBR 7185.

Preenchimento com Areia

O preenchimento com areia é uma etapa crítica no ensaio de frasco de areia, essencial para determinar a densidade in situ com precisão. Comece abrindo cuidadosamente o registro do frasco, permitindo que a areia comece a fluir.

É imperativo que a areia flua de maneira contínua e suave, sem qualquer tipo de vibração externa ou impacto. Vibrações podem causar compactação indesejada da areia, alterando o volume real do furo e, consequentemente, os resultados do ensaio.

Para assegurar a fluidez ideal, posicione o frasco de maneira estável e mantenha o ambiente livre de movimentos bruscos. Assim, a areia preencherá o furo de forma homogênea, garantindo que o ensaio atenda aos padrões exigidos pela ABNT NBR 7185, resultando em medições precisas e confiáveis.

Cálculos e Controle de Qualidade

Para garantir a precisão do ensaio de frasco de areia, é essencial realizar cálculos meticulosos que considerem o volume do furo, a umidade do solo e o grau de compactação. Estes parâmetros são cruciais para avaliar a densidade in situ de forma correta.

O volume do furo é determinado pela quantidade de areia que preenche o espaço escavado, permitindo calcular a densidade do solo. Já a umidade do solo deve ser medida imediatamente após a coleta, uma vez que a perda de umidade pode alterar significativamente os resultados.

Por fim, o grau de compactação é calculado comparando-se a densidade in situ com a densidade máxima obtida em laboratório, garantindo assim que o solo cumpre as especificações do projeto. A tabela a seguir resume os cálculos necessários:

Estes cálculos, quando realizados de forma precisa, garantem um controle de qualidade eficaz, essencial para a conformidade com a ABNT NBR 7185.

Serviços da HD Controle Tecnológico

Quando se trata de ensaios de frasco de areia e outros procedimentos de controle tecnológico, a HD Controle Tecnológico se destaca por sua expertise em solos, pavimentos e concreto. A empresa oferece soluções abrangentes que asseguram a precisão e a conformidade com normas técnicas, como a ABNT NBR 7185.

Com um laboratório de construção civil bem equipado, a HD Controle Tecnológico realiza uma gama de ensaios que auxiliam na determinação da densidade, umidade e grau de compactação do solo, essenciais para projetos de engenharia seguros e eficientes. Além disso, a empresa fornece suporte técnico especializado para atender às necessidades específicas de cada cliente.

Para solicitar orçamentos ou obter mais informações sobre os serviços oferecidos, entre em contato pelo WhatsApp: (15) 99819-3568. A equipe da HD Controle Tecnológico está pronta para oferecer soluções personalizadas e garantir a qualidade de seus projetos.

Perguntas Frequentes

1. Qual a importância da calibração da areia no ensaio de frasco de areia? A calibração da areia é essencial para garantir que a densidade in situ medida seja precisa. A areia deve ter uma granulometria padronizada e uma massa específica conhecida para resultados confiáveis.

2. Como posso garantir que a superfície é realmente plana antes do ensaio? Utilizar um nível de bolha é a melhor maneira de verificar se a superfície está plana e horizontal. Isso assegura que a placa de base tenha contato total com o solo, evitando erros no ensaio.

3. Por que é importante pesar o solo imediatamente após a escavação? Pesando o solo imediatamente, evitamos a perda de umidade, que pode alterar significativamente o cálculo da densidade e do grau de compactação.

4. O que fazer se a areia parar de fluir antes de preencher completamente o furo? Caso isso ocorra, verifique se há obstruções no frasco ou funil. A areia deve fluir livremente e sem vibrações para um preenchimento correto.

5. Como a granulometria da areia afeta o ensaio de frasco de areia? A granulometria da areia é crucial, pois uma areia inadequadamente calibrada pode levar a erros nos resultados. É essencial usar areia lavada e seca, que passe na peneira nº 16 e fique retida na nº 30, garantindo consistência e precisão.

6. Qual é a melhor forma de medir a massa do funil? Para medir a massa do funil corretamente, preencha apenas o funil e o rebaixo da placa de base com areia. Essa quantidade precisa ser subtraída do cálculo final do volume do furo, assegurando que apenas o volume relevante seja medido.

7. O que fazer se a superfície do solo não estiver perfeitamente plana? Antes de iniciar o ensaio, ajuste a superfície usando um nível de bolha para garantir que ela esteja plana e horizontal. Isso evita resultados imprecisos devido a contato inadequado entre a placa de base e o solo.

Essas dicas e respostas são fundamentais para quem busca precisão no ensaio de frasco de areia. Para garantir a conformidade com a norma ABNT NBR 7185, siga rigorosamente cada etapa do procedimento.

Conclusão

Para garantir a precisão no ensaio de frasco de areia, é vital seguir cada etapa, desde a calibração da areia até a medição cuidadosa no campo. Respeitar a granulometria correta, medir a massa do funil, preparar a superfície adequadamente e escavar com precisão são passos essenciais. A conformidade rigorosa com a norma ABNT NBR 7185 assegura resultados confiáveis, fundamentais para a qualidade e segurança das obras. A precisão não é apenas uma exigência técnica, mas um compromisso com a excelência no controle tecnológico de solos.
