A Importância dos Ensaios de Deflexão na Avaliação de Pavimentos

Introdução à Importância dos Ensaios de Deflexão

Os ensaios de deflexão são fundamentais na avaliação de pavimentos. Eles medem o deslocamento vertical da superfície quando submetida a uma carga padronizada. Essa deflexão indica a capacidade estrutural do pavimento, essencial para o planejamento de reforços.

Compreender a capacidade estrutural é crucial. Isso permite identificar a necessidade de melhorias e garantir a durabilidade das vias. Assim, os engenheiros podem planejar intervenções precisas, otimizando recursos e prolongando a vida útil das estradas.

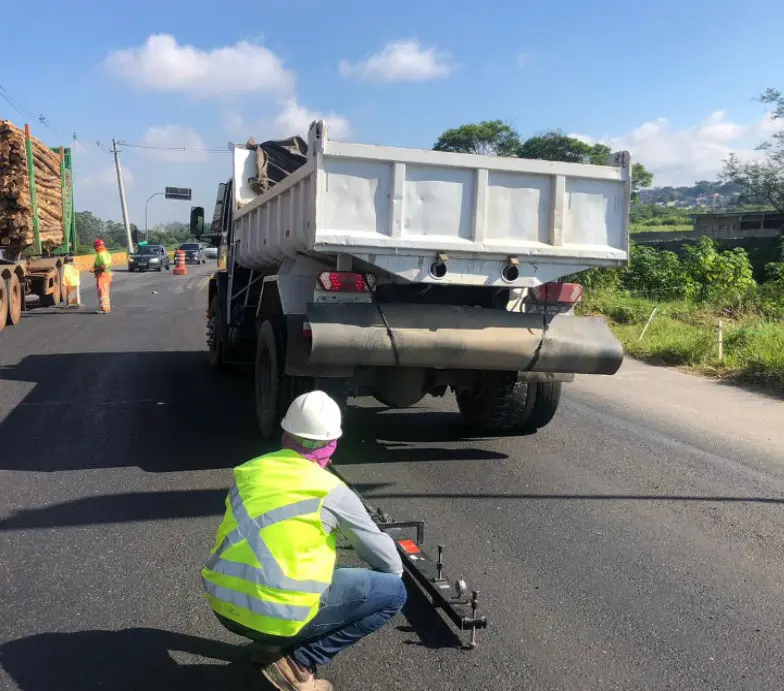

Viga Benkelman

A Viga Benkelman é um dos métodos mais tradicionais e manuais utilizados para medir a deflexão em pavimentos. Este método envolve uma viga com alavanca que é posicionada entre os pneus de um caminhão de carga padrão. Geralmente, essa carga é de 8,2 toneladas. Conforme o veículo começa a se afastar, a viga registra a deflexão recuperável, ou seja, o quanto o pavimento retorna ao seu estado original.

O processo de medição com a Viga Benkelman é simples, mas eficaz. Ele fornece dados essenciais sobre a integridade estrutural da estrada, permitindo ajustes necessários no planejamento de reforços. A seguir, uma tabela comparativa demonstra as características de diferentes métodos de medição de deflexão:

Falling Weight Deflectometer (FWD)

O Falling Weight Deflectometer (FWD) é uma tecnologia avançada e automatizada, projetada para avaliar a capacidade estrutural de pavimentos de forma dinâmica. Este equipamento aplica um impacto controlado sobre a superfície do pavimento, simulando a passagem de veículos em alta velocidade. Essa simulação é vital para captar como o pavimento se comporta sob condições de tráfego real.

O FWD gera uma “bacia de deflexões”, que é uma representação gráfica das deflexões medidas em diversos pontos ao redor do impacto. Este gráfico é crucial para entender a distribuição das tensões ao longo das camadas do pavimento.

Com essas informações, engenheiros conseguem identificar áreas críticas e planejar reforços estruturais adequados, garantindo a durabilidade e segurança das vias.

Light Weight Deflectometer (LWD)

O Light Weight Deflectometer (LWD) é uma ferramenta essencial para a avaliação de pavimentos, especialmente quando se busca praticidade e eficiência. Esta versão portátil e simplificada do deflectômetro é ideal para áreas menores ou para o controle de camadas durante a execução de obras. Sua portabilidade permite que seja facilmente transportado e utilizado em diferentes locais, tornando-o uma escolha valiosa para projetos de pequeno porte.

Uma das principais vantagens do LWD é sua capacidade de fornecer dados precisos e rápidos sobre a deflexão do pavimento. Isso facilita a identificação de problemas estruturais e auxilia no planejamento de reforços adequados. Por exemplo, em um projeto de construção de estradas em áreas urbanas, o LWD pode ser utilizado para verificar a compactação de camadas de base, garantindo que a estrutura suporte adequadamente o tráfego previsto.

Deflexão Admissível

Deflexão admissível refere-se ao limite máximo de deformação que um pavimento pode apresentar sob uma carga específica, sem comprometer sua integridade estrutural. Para garantir a durabilidade e segurança das vias, é crucial reduzir a deflexão medida no pavimento até que alcance um valor considerado admissível. Esse valor é calculado com base no tráfego previsto e no tipo de carga que a via irá suportar ao longo do tempo.

Por exemplo, considere uma estrada que atualmente apresenta uma deflexão de 1,5 mm sob uma carga padrão. Se o cálculo indica que o valor admissível é de 1,0 mm para o tráfego previsto, então o reforço deve ser planejado para reduzir essa deflexão em 0,5 mm. Essa abordagem garante que o pavimento tenha uma vida útil adequada e suporte o tráfego sem falhas prematuras.

Retroanálise no Planejamento de Reforço

A retroanálise é uma técnica crucial para otimizar o planejamento de reforço em pavimentos. Utilizando as bacias de deflexão, os softwares analisam a rigidez de cada camada da estrutura rodoviária. Essa análise detalhada permite identificar quais camadas apresentam falhas, seja no revestimento asfáltico ou nas bases inferiores.

Softwares como o ELMOD são amplamente usados para essa finalidade. Eles processam os dados de deflexão coletados em campo e calculam os módulos de elasticidade das camadas. Com essas informações, é possível determinar com precisão onde o reforço é necessário, aumentando a eficiência do planejamento.

Ao identificar as camadas problemáticas, engenheiros podem direcionar os esforços de reparo exatamente onde são mais necessários, economizando tempo e recursos. Assim, a retroanálise não apenas prolonga a vida útil do pavimento, mas também garante que a estrutura suporte o tráfego futuro de maneira segura e econômica.

Fator de Redução (K)

O Fator de Redução (K) é um conceito importante na avaliação de pavimentos, especialmente quando se trata de determinar a quantidade de material asfáltico necessária para reduzir a deflexão da estrutura. Este fator é usado nos cálculos manuais para estimar o impacto de cada centímetro adicional de material na diminuição da deflexão total.

Por exemplo, se um pavimento apresenta uma deflexão de 1,2 mm e o Fator de Redução é de 0,3 mm/cm, então, ao adicionar 5 cm de material asfáltico, espera-se que a deflexão seja reduzida em 1,5 mm. Isso torna o planejamento de reforço mais preciso e eficiente, garantindo que o pavimento suporte adequadamente o tráfego previsto.

O uso do Fator de Redução (K) em cálculos manuais permite aos engenheiros ajustar as soluções de reforço de maneira prática, promovendo intervenções mais eficazes e econômicas.

Estudo de Caso: Aplicação Prática

Para ilustrar a eficácia dos ensaios de deflexão na avaliação e reforço de pavimentos, vamos considerar um estudo de caso real em uma rodovia estadual com alto volume de tráfego. A rodovia apresentava sinais de fadiga, como fissuras e deformações.

Os engenheiros realizaram ensaios utilizando o Falling Weight Deflectometer (FWD) ao longo de um trecho de 10 km. Os dados coletados revelaram deflexões médias de 1,5 mm, indicando a necessidade de reforço estrutural. Com base nas bacias de deflexão obtidas, foi possível calcular a rigidez de cada camada do pavimento, identificando que a base estava significativamente comprometida.

Com essas informações, o projeto de reforço foi elaborado, incluindo a adição de 7 cm de novo revestimento asfáltico. Após a implementação, novos ensaios mostraram uma redução na deflexão para 0,9 mm, um valor considerado admissível para o tráfego esperado.

Esse exemplo destaca como os ensaios de deflexão permitem tomadas de decisão baseadas em dados concretos, otimizando investimentos e prolongando a vida útil das vias.

A HD Controle Tecnológico

Na busca por soluções precisas e eficazes para a avaliação de pavimentos, a HD Controle Tecnológico se destaca como um laboratório especializado em análises técnicas de materiais. Com expertise em controle tecnológico, a empresa oferece serviços fundamentais para garantir a qualidade e durabilidade de estruturas de concreto, pavimentos e solo.

Os serviços da HD Controle Tecnológico abrangem desde a realização de ensaios de deflexão até o controle de qualidade na execução de obras. Isso permite que projetos sejam planejados e executados com base em dados confiáveis, assegurando a longevidade das infraestruturas.

Para mais informações ou para solicitar um orçamento, entre em contato pelo WhatsApp: (15) 99819-3568. A HD Controle Tecnológico está pronta para oferecer soluções que atendam às necessidades específicas de cada projeto.

Perguntas Frequentes

Os ensaios de deflexão desempenham um papel crucial na avaliação de pavimentos, mas muitas vezes geram dúvidas. Aqui estão algumas das perguntas mais comuns:

O que são ensaios de deflexão?

São testes que medem o deslocamento vertical de um pavimento sob uma carga padrão, ajudando a avaliar sua capacidade estrutural.

Por que os ensaios de deflexão são importantes?

Esses ensaios são essenciais para determinar a necessidade de reforços estruturais e para estimar a vida útil dos pavimentos, garantindo segurança e economia.

Como os resultados dos ensaios são utilizados?

Os resultados auxiliam na identificação de áreas críticas e na escolha das melhores estratégias de reforço, como camadas adicionais de asfalto.

Quais são os métodos mais comuns?

Os métodos mais comuns incluem a Viga Benkelman, o Falling Weight Deflectometer (FWD) e o Light Weight Deflectometer (LWD), cada um com suas aplicações específicas.

Os ensaios de deflexão são aplicáveis a todos os tipos de pavimentos?

Sim, eles podem ser aplicados a diferentes tipos de pavimentos, embora a metodologia possa variar conforme o tipo e as condições do pavimento.

Qual a diferença entre os métodos de ensaio disponíveis?

A Viga Benkelman é manual e tradicional, enquanto o FWD é automatizado e simula impactos dinâmicos. O LWD é portátil, ideal para áreas menores.

Como os resultados dos ensaios influenciam o planejamento de reforços?

Através da análise dos resultados, é possível calcular a rigidez das camadas e identificar falhas, orientando a aplicação correta de materiais de reforço.

Os ensaios de deflexão podem prever a vida útil de um pavimento?

Sim, eles ajudam a estimar a vida útil remanescente, permitindo um planejamento mais preciso de manutenção e reforço

Conclusão

Os ensaios de deflexão são fundamentais para garantir a longevidade e a segurança dos pavimentos. Eles permitem uma análise precisa da capacidade estrutural, orientando o planejamento de reforços adequados. O uso dessas técnicas assegura intervenções mais eficazes e econômicas.

Para melhores resultados, é essencial adotar metodologias corretas. Considere consultar especialistas e aprofundar seus conhecimentos sobre o tema, garantindo que suas obras atendam às demandas de tráfego e durabilidade esperadas.
