Diferença Entre Sondagem a Trado e Outros Tipos de Investigação de Solo

A engenharia civil e a arquitetura dependem diretamente do comportamento mecânico do terreno para garantir que as estruturas permaneçam estáveis ao longo dos anos. Antes de desenhar qualquer viga ou calcular a dimensão de uma sapata, existe um passo elementar que define o destino de toda a edificação. Estamos falando da caracterização do subsolo, um procedimento técnico que evita colapsos estruturais e gastos imprevistos com reformas corretivas.

Iniciar uma construção sem conhecer as camadas de solo que darão suporte à base é um dos erros mais caros e perigosos do mercado imobiliário. Cada terreno possui uma assinatura geológica única, composta por diferentes tipos de areia, argila, silte e variações no nível da água subterrânea. Ignorar essas nuances pode resultar em recalques diferenciais, que provocam aquelas temidas trincas e rachaduras nas paredes.

Para mapear o que está escondido sob nossos pés, a engenharia desenvolveu uma série de metodologias de amostragem e ensaios de campo. Entre as técnicas mais acessíveis e populares está a investigação geotécnica inicial, comumente aplicada em projetos de menor complexidade. No entanto, muitos profissionais e clientes finais ainda confundem as capacidades desse método básico com os procedimentos mais robustos.

Neste artigo completo, vamos analisar detalhadamente a diferença entre a sondagem a trado e os outros métodos consagrados do mercado, como o SPT, a sondagem rotativa e o CPT. Compreender as fronteiras técnicas de cada ensaio ajuda a economizar recursos financeiros e garante o nível de segurança exigido pelas normas vigentes.

O que é a Sondagem a Trado (ST)?

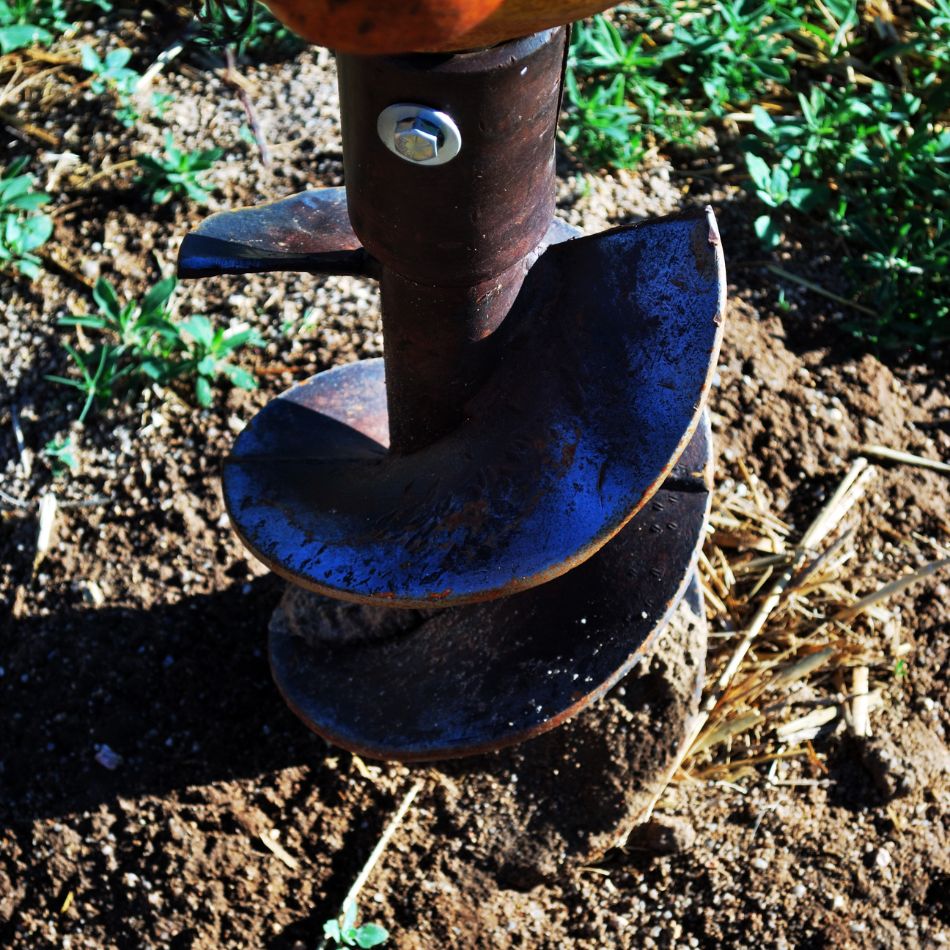

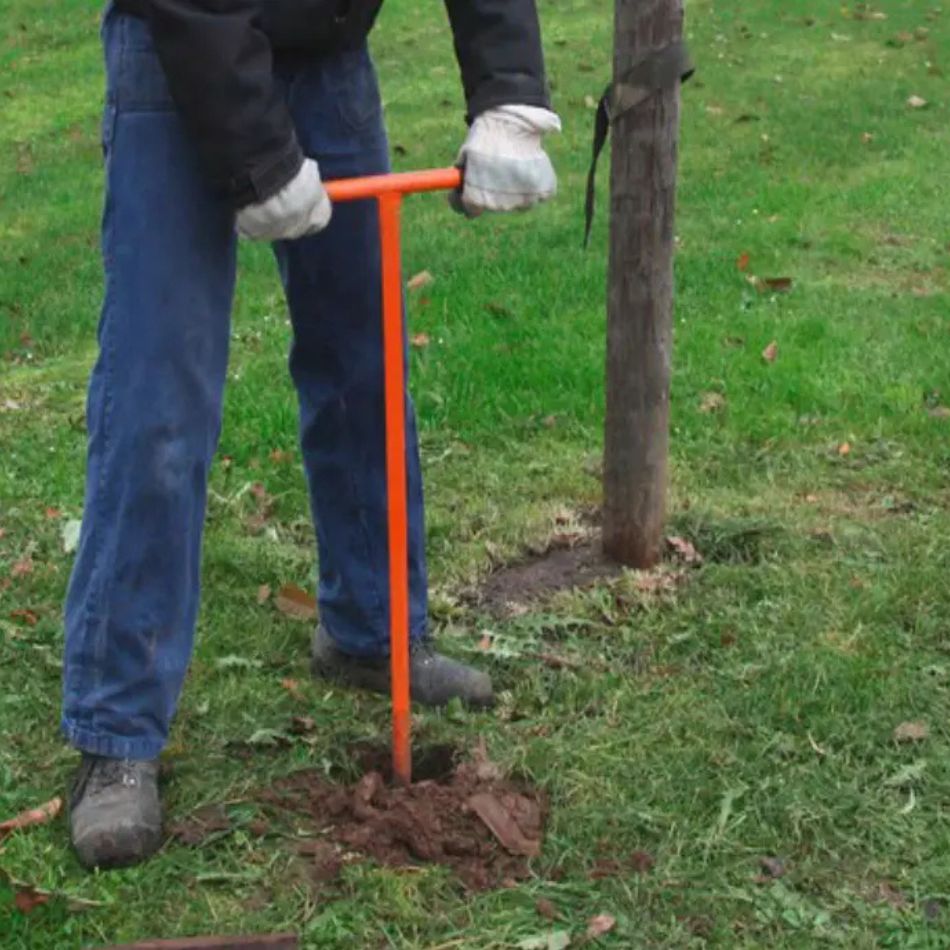

A sondagem a trado consiste em um método manual ou mecanizado de investigação que utiliza lâminas cortantes para perfurar o solo e coletar amostras alteradas. Ela funciona através de hastes metálicas com ponteiras em formato de concha ou espiral que são giradas de forma contínua. Conforme a ferramenta penetra no terreno, ela escava e traz pequenas porções de terra até a superfície.

Este procedimento é reconhecido no mercado por sua alta rapidez de execução e facilidade de mobilização. Como o maquinário utilizado é leve e muitas vezes operado manualmente por operadores treinados, o transporte até locais de difícil acesso é extremamente simples. Essa característica reduz drasticamente os custos operacionais iniciais quando comparados a sondagens que exigem caminhões ou tripés pesados.

Apesar de sua praticidade, o método possui limites físicos bastante claros que impedem seu uso de forma isolada em grandes obras. A perfuração é interrompida imediatamente ao atingir o nível da água subterrânea ou ao encontrar camadas de solos muito duros e pedregulhosos. A presença de cascalhos volumosos impede que as lâminas do trado consigam cortar o material e trazê-lo para fora do furo.

Outro ponto crucial é que a amostragem obtida é classificada como amostra alterada. Isso significa que a estrutura natural do solo é desfeita durante a rotação da ferramenta, servindo apenas para o reconhecimento visual e identificação preliminar das camadas do terreno. Ela permite que o geotécnico identifique se o solo é predominantemente argiloso ou arenoso, além de mapear a espessura de cada horizonte geológico.

Principais Limitações e Aplicações da Sondagem a Trado

A principal restrição da sondagem a trado está diretamente ligada à sua capacidade de profundidade, ficando limitada a camadas rasas. Em termos gerais, as perfurações manuais conseguem atingir de forma eficiente um limite em torno de 7 a 8 metros de profundidade. Além disso, a consistência do terreno deve ser macia ou mole para viabilizar o esforço físico da equipe técnica.

Como o método não mede a resistência do solo de forma precisa, ele não fornece parâmetros numéricos para o cálculo de capacidade de carga de fundações pesadas. Engenheiros estruturais não conseguem utilizar os dados brutos de um trado para dimensionar estacas de grande porte. A falta de ensaios dinâmicos acoplados restringe os resultados a um relatório descritivo e visual.

Dessa forma, suas aplicações comerciais se concentram no reconhecimento preliminar de grandes áreas ou em obras de pequeno porte. É o ensaio ideal para subsidiar projetos de muros de arrimo baixos, pavimentação de vias internas residenciais, projetos de paisagismo e estudos voltados à agricultura. Também serve para coletar material que será enviado ao laboratório de solos para ensaios de compactação e caracterização física.

Outra utilidade muito comum está na determinação rápida do nível do lençol freático em áreas de monitoramento ambiental. Ao abrir furos rápidos ao longo de um terreno, o técnico consegue mapear com precisão onde a água subterrânea começa, uma informação vital para o planejamento de escavações e subsolos.

Sondagem a Percussão (SPT): O Padrão de Mercado

A sondagem a percussão, popularmente conhecida pela sigla SPT (Standard Penetration Test), destaca-se como a modalidade mais utilizada em território nacional. Diferente do método a trado, o processo do SPT mescla a perfuração por circulação de água ou trado com a cravação dinâmica de um amostrador padronizado a cada metro de profundidade. O avanço no terreno ocorre de forma alternada e rigorosamente controlada.

Para medir a consistência do subsolo, utiliza-se um martelo mecânico padronizado com peso de 65 kg lançado em queda livre a uma altura constante de 75 centímetros. O técnico registra o número de golpes necessários para cravar os últimos 30 centímetros do amostrador no fundo do furo. Esse índice numérico, batizado de $N_{SPT}$, tornou-se a linguagem universal entre engenheiros de fundações.

O ensaio oferece um perfil duplo de informações: ele coleta amostras físicas ao mesmo tempo em que quantifica a resistência mecânica daquela camada. Essa capacidade de gerar dados matemáticos robustos faz com que o SPT seja obrigatório para projetos de fundações de edifícios, pontes, viadutos e residências de médio a grande porte. Nenhuma grande estrutura pode ser calculada sem esses índices.

Em relação à profundidade alcançada, o método a percussão vai muito além do trado manual, atingindo médias que variam de 15 a 30 metros. A perfuração prossegue de forma eficiente até que seja encontrado o horizonte de rocha sã ou impenetrável ao amostrador. A capacidade de atravessar o nível da água e continuar coletando dados é a sua principal vantagem competitiva sobre o trado comum.

Apesar de ser extremamente versátil, o SPT também encontra barreiras quando se depara com formações geológicas complexas. Solos repletos de matacões ou camadas extensas de pedregulho espesso podem travar o avanço do amostrador, exigindo a mudança de metodologia para ferramentas cortantes motorizadas.

Sondagem Rotativa: Investigação em Terrenos Rochosos

Quando o topo rochoso é alcançado ou quando o terreno apresenta características predominantemente de rocha, os métodos anteriores tornam-se obsoletos. Entra em cena a sondagem rotativa, uma técnica que utiliza equipamentos motorizados potentes providos de coroas diamantadas ou de metal duro (vídea). O objetivo principal deixa de ser apenas perfurar a terra e passa a ser o corte do maciço rochoso.

À medida que a ferramenta gira em alta velocidade e recebe uma força vertical, ela extrai fragmentos cilíndricos contínuos conhecidos como testemunhos. Esses cilindros de rocha são organizados cronologicamente em caixas apropriadas para que o geólogo possa analisar o grau de faturamento, a alteração mineral e a qualidade mecânica da rocha subjacente. É uma verdadeira radiografia estrutural do subsolo profundo.

As vantagens desse método concentram-se na altíssima profundidade que ele pode alcançar, ultrapassando facilmente dezenas de metros dentro de matrizes rochosas duras. É um ensaio indispensável para o planejamento de edifícios de grande altura, construção de barragens hidráulicas, abertura de túneis rodoviários e grandes obras de infraestrutura urbana.

Por outro lado, o custo financeiro da sondagem rotativa é significativamente mais elevado do que o de uma sondagem a trado ou SPT. O maquinário pesado exige plataformas estáveis para operação e consome água em abundância para a refrigeração das coroas de corte, dificultando o transporte em locais densamente povoados ou matas fechadas.

Em muitos cenários práticos, os engenheiros utilizam a chamada sondagem mista. Essa modalidade inicia o furo usando a percussão (SPT) no solo superficial e, ao atingir a camada de rocha, aciona o módulo rotativo para dar continuidade à investigação vertical.

Ensaio de Cone (CPT): Perfil Contínuo e Alta Precisão

O ensaio de penetração de cone, mundialmente conhecido pela sigla CPT (Cone Penetration Test), representa a evolução eletrônica da investigação de solos. O método funciona através da cravação contínua e hidráulica de uma ponteira cônica padronizada no terreno, sem a necessidade de abrir um furo prévio através de golpes. O avanço ocorre de forma suave e constante.

Sensores instalados no interior da ponteira medem eletronicamente e em tempo real a resistência da ponta do cone e o atrito lateral gerado pelas paredes do solo. Esses dados digitais são transmitidos instantaneamente para um computador na superfície, gerando um gráfico contínuo e altamente detalhado de todas as propriedades mecânicas do terreno metro a metro.

Essa leitura contínua elimina os pontos cegos comuns no ensaio SPT, onde as medições ocorrem apenas em intervalos de um metro. O CPT é a ferramenta ideal para projetos altamente complexos, dimensionamento de fundações profundas por estacas, mapeamento de áreas de aterros sanitários e investigação de solos moles muito sensíveis.

A grande limitação do método reside no fato de que ele não coleta amostras físicas de solo para visualização direta do engenheiro. Como a ponteira é fechada e apenas empurra o solo para as laterais, não há material para classificação em laboratório. Por esse motivo, as normas técnicas recomendam que o CPT seja utilizado sempre em conjunto com furos de SPT.

O custo do equipamento e a necessidade de caminhões pesados de reação para empurrar o cone no solo limitam o uso do CPT a obras de grande orçamento ou projetos industriais que demandam um controle de deformação extremamente rígido.

Como Escolher o Método Adequado para o Seu Projeto?

A escolha entre a sondagem a trado e as alternativas de mercado não deve se basear apenas no menor preço, mas no binômio risco e necessidade técnica. Para definir o melhor caminho, o projetista precisa analisar variáveis como o peso estimado da estrutura, o histórico geológico da região e as restrições de acessibilidade do canteiro.

Uma residência unifamiliar térrea em um bairro com histórico de solo firme pode perfeitamente iniciar seus estudos com uma sondagem a trado para validar a homogeneidade das primeiras camadas. Caso o trado comprove a presença de solo mole além do esperado, a equipe deve migrar imediatamente para o ensaio de percussão para obter os índices numéricos de resistência.

Em contrapartida, tentar economizar substituindo o SPT por um trado manual em um prédio de múltiplos pavimentos é uma infração grave às normas de engenharia e coloca vidas em risco. O investimento em uma investigação de solo adequada consome uma fração mínima do custo total da obra, funcionando como um verdadeiro seguro contra falhas estruturais catastróficas.

Recomenda-se sempre a contratação de uma empresa especializada em engenharia geotécnica para emitir o plano de investigação. Profissionais capacitados sabem dosar a quantidade de furos e as metodologias corretas para gerar um relatório técnico otimizado, seguro e financeiramente equilibrado.

Perguntas Frequentes

1. A sondagem a trado substitui o ensaio SPT em uma obra residencial? Não de forma integral. A sondagem a trado serve apenas para reconhecimento visual das primeiras camadas e identificação do nível da água. Para calcular a resistência que suportará as fundações de forma segura, o ensaio SPT continua sendo o padrão exigido.

2. O que acontece se o trado encontrar uma pedra grande durante a perfuração? O processo de perfuração manual é interrompido imediatamente, pois as lâminas do trado não possuem capacidade mecânica para cortar ou ultrapassar rochas, matacões ou pedregulhos espessos. Nesse caso, o furo é considerado encerrado por limitação técnica.

3. Qual é a profundidade máxima real que uma sondagem a trado consegue atingir? Em condições ideais de solo mole a médio, sem presença de água, o trado manual alcança uma profundidade que varia entre 7 e 8 metros. Perfurações acima disso tornam-se inviáveis devido ao peso das hastes e ao esforço físico dos operadores.

4. O ensaio SPT pode ser realizado abaixo do nível da água? Sim. Uma das grandes vantagens da sondagem a percussão (SPT) frente ao trado é a capacidade de continuar a perfuração e a coleta de dados mesmo após atingir o lençol freático, utilizando técnicas de lavagem para estabilizar as paredes do furo.

5. Por que a sondagem rotativa é mais cara do que os outros métodos? Porque ela envolve o uso de combustíveis, caminhões ou sondas motorizadas pesadas, além de ferramentas de desgaste rápido que utilizam diamantes industriais em suas coroas para conseguir cortar materiais rochosos duros.

6. O ensaio CPT serve para coletar terra para análise de laboratório? Não. O Cone Penetration Test (CPT) é um ensaio puramente eletrônico que mede a resistência através de sensores na ponta. Ele não retira nenhuma amostra física do solo para a superfície, necessitando do auxílio de outros métodos para isso.

7. Como a presença de água afeta a sondagem a trado? A água desmorona as paredes do furo e transforma a amostra de solo em uma lama fluida, impossibilitando que as lâminas retenham o material para trazê-lo até a superfície. Isso gera a interrupção obrigatória do ensaio.

8. O que é uma amostra alterada de solo? É aquela extraída quebrando a estrutura de compactação e a umidade original do terreno, como ocorre com as lâminas do trado. Ela serve para identificar a textura e o tipo de mineral, mas não reflete a resistência natural do bloco no subsolo.

Conclusão

A execução de uma investigação de solo criteriosa representa o alicerce de engenharia de qualquer empreendimento de sucesso. Escolher a metodologia correta, respeitando os limites técnicos da sondagem a trado e sabendo o momento exato de aplicar ensaios avançados, é o que separa uma obra lucrativa e segura de um projeto fadado a problemas estruturais crônicos.

Investir em geotecnia de precisão elimina o fator surpresa do canteiro de obras, permitindo que engenheiros e arquitetos trabalhem com margens de segurança reais e otimizadas. A economia obtida ao evitar o superdimensionamento de fundações paga, com folga, todos os ensaios de campo realizados na fase de projeto.
